頁巖氣革命不僅提高了美國的能源自給水平，還改變了全球能源供需格局，甚至掀起了全球頁巖氣開發大潮，而其最大的技術因素，正是用于開采頁巖氣的水力壓裂技術的出現。

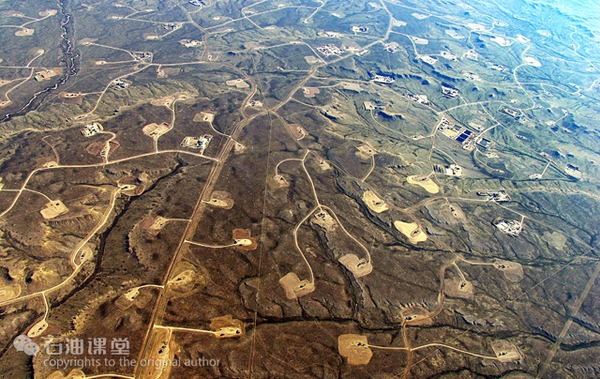

轟轟烈烈的美國頁巖氣革命 隨著石油工業的發展，低滲透、超低滲透的非常規油氣資源逐漸成為各國油氣田的增產主體。
如果將開采常規油氣藏比作擠海綿里的水，那么低滲、超低滲透油氣藏則像是已經甩干的毛巾，很難再從中擠出水來。那么石油工程師們又是如何從這些儲層中將油氣資源”擠”出來的呢？

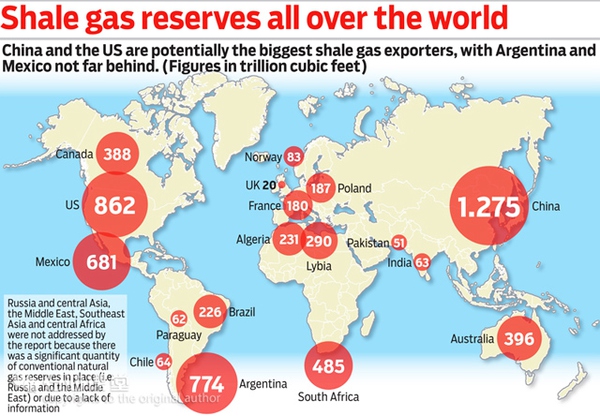

△全球頁巖氣儲量分布

答案還是壓裂技術！

< 壓裂基礎知識 >

一、什么是壓裂？
壓裂就是利用水力作用在油氣層中形成人工裂縫，提高油氣層中流體流動能力的一種儲層改造技術。

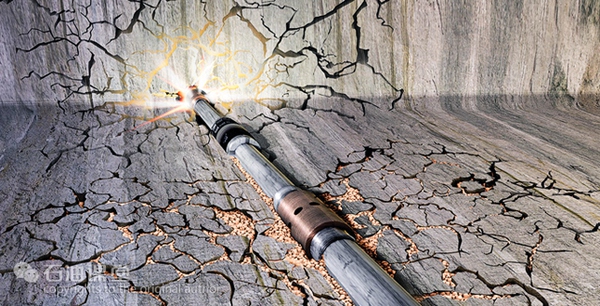

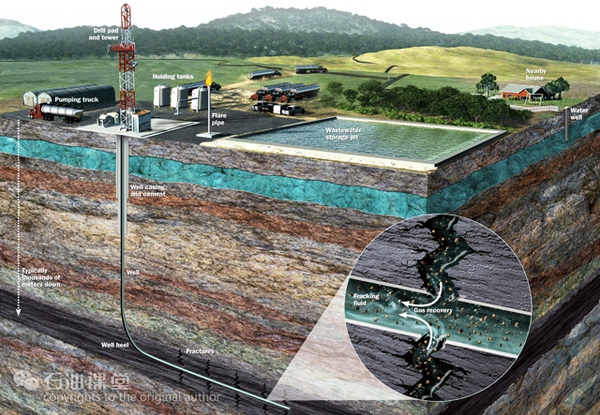

△油層中的裂隙，可以增加油氣滲流通道，大幅提高產量

二、壓裂的原理

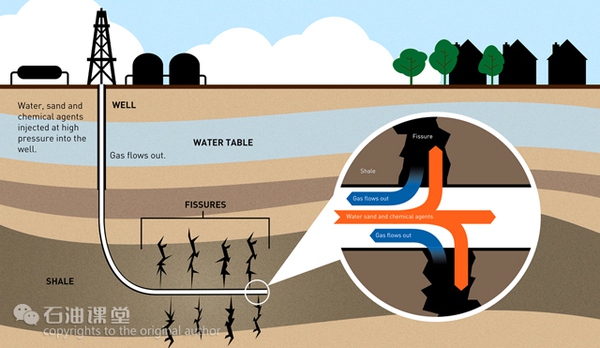

利用地面高壓泵組，通過井筒向地層注入大排量、高粘液體，在井底憋起高壓，當該壓力超過地層承受能力時，便會在井底附近的地層形成裂縫。

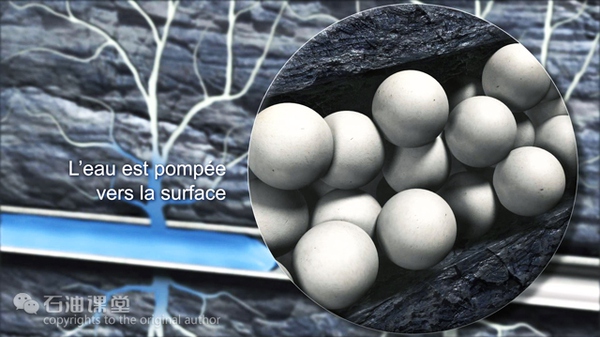

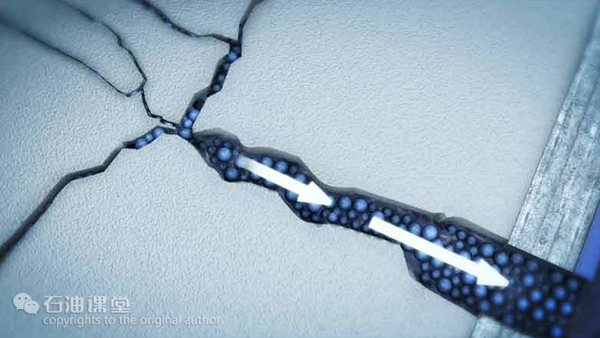

繼續注入攜帶支撐劑的液體，裂縫逐漸向前延伸，支撐劑起到支撐裂縫作用，形成了具有一定尺寸的高導流能力的填砂裂縫，使油氣輕松地通過裂縫流入井中，達到增產增注效果。

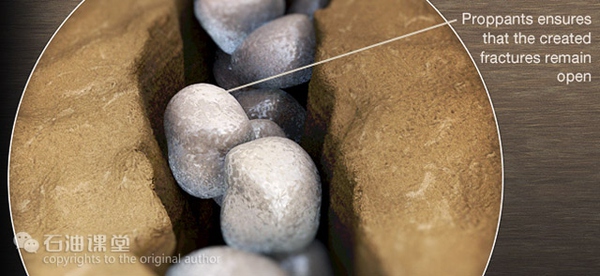

△含支撐劑

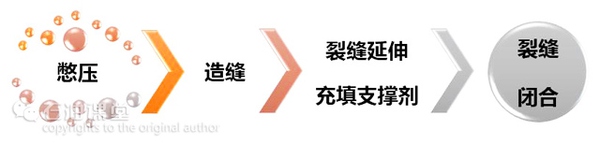

△壓裂基本流程

三、壓裂液與支撐劑
1.壓裂液壓裂液是壓裂施工的工作液，是一種具有一定黏度的流體，起到傳遞能量、形成和延伸裂縫、攜帶支撐劑的作用。

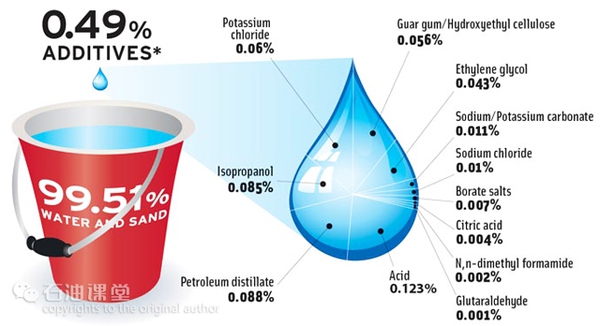

△壓裂液

常用的壓裂液有：水基、油基、乳化、泡沫、酸基等類型。其中，應用最廣泛的為水基壓裂液。

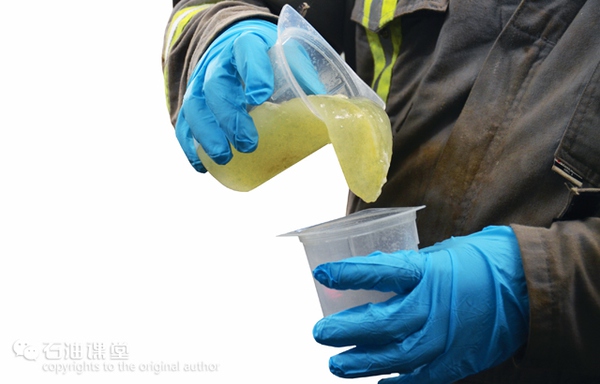

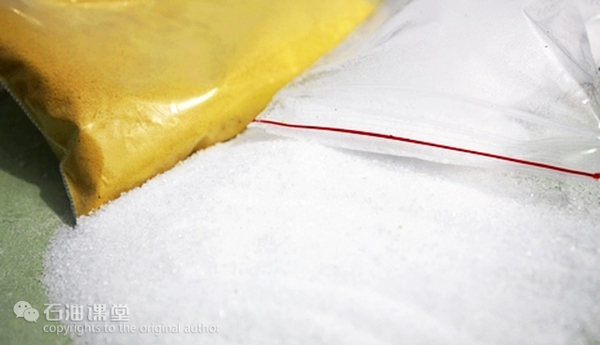

△水基壓裂液：由水與天然或合成的聚合物配制而成

壓裂液包括前置液、攜砂液和頂替液三種。

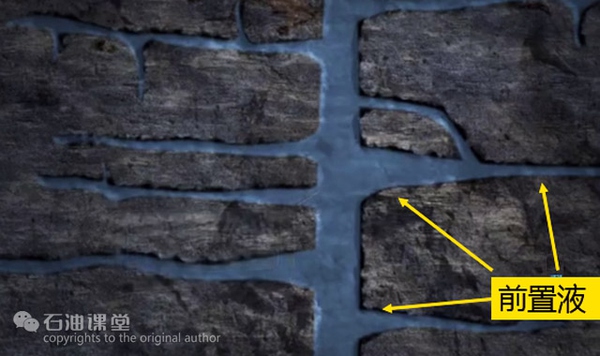

前置液：用于造縫，在溫度較高的地層里，還起到降溫作用；
攜砂液：攜帶支撐劑進入裂縫，將支撐劑填在裂縫內預定位置；
頂替液：用來頂替井筒內的攜砂液，將攜砂液送到預定位置，預防砂卡。

2.支撐劑支撐劑是指能夠進入被壓開的裂縫并使其不再重新閉合的固體材料。

△支撐劑要求：強度大、顆粒均勻、圓度好、雜質少、來源廣、成本低

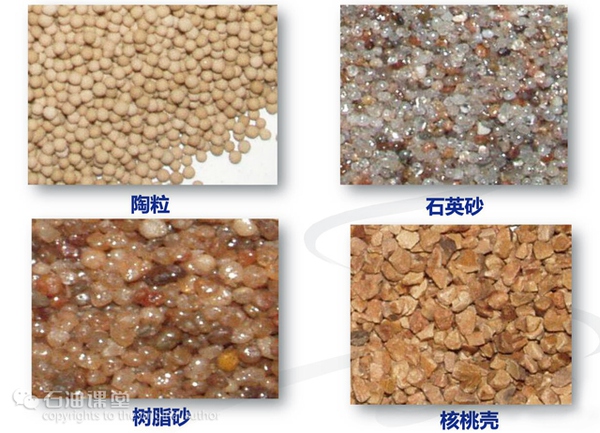

常用的支撐劑有：石英砂、核桃殼、人造陶粒、人造塑料球、人造玻璃球等；其中石英砂和人造陶粒應用最廣泛。

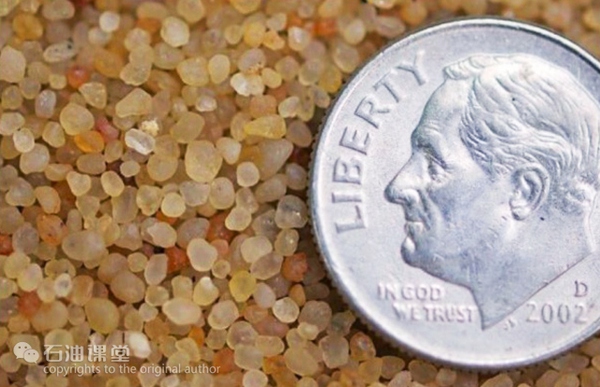

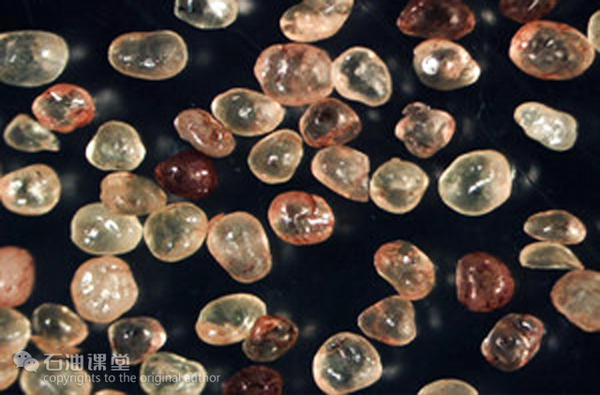

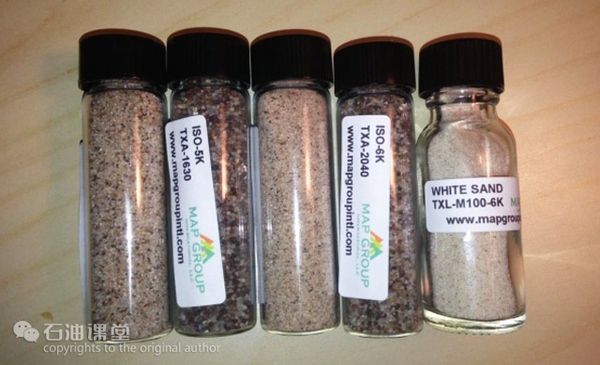

△美國的Ottawa砂、北部白砂，均為天然風化石英砂，強度較低，無法滿足深井壓裂的要求

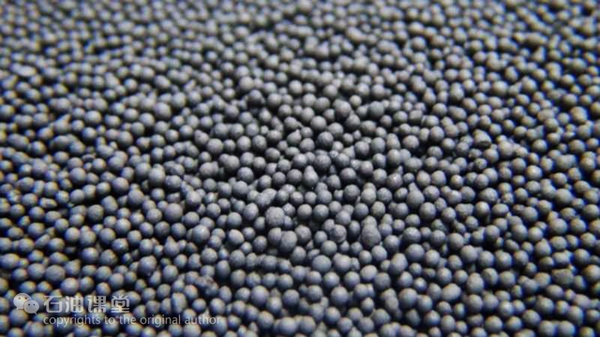

△人造陶粒支撐劑，含氧化鋁、硅酸鹽和鐵-鈦氧化物等成分，強度大，密度較高，可承壓60Mpa~103Mpa

< 壓裂增產原理 >

壓裂增產的基本原理主要分為以下三點：

一、改變流體形態
壓裂后形成的裂縫由井底延伸至地層深處。油氣由徑向流轉變?yōu)殡p線性流，更容易流入井筒。

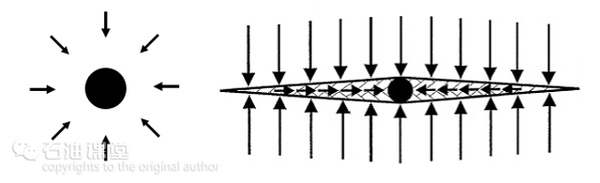

△與壓裂前的徑向流動相比，線性流大大降低了流動阻力

二、溝通油氣儲集區
由于地層的非均質性，油氣聚集帶并不一定與井底相連通。通過壓裂形成的人造裂縫可以將這些孤立聚集帶同井底連通起來，增加新的供油區。溝通油氣儲集區是壓裂增產的重要原因。

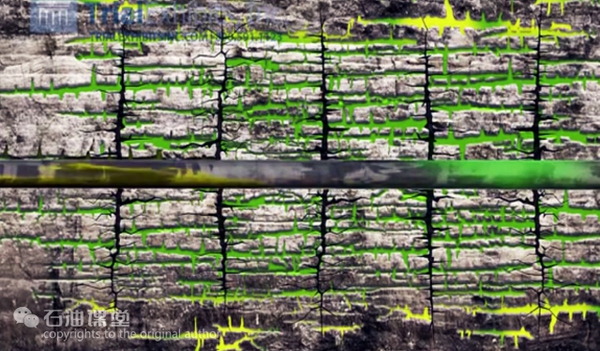

△裂縫溝通儲層，可實現天然裂縫與人工裂縫的溝通

三、克服井底附近地層的污染
井底附近裂縫的滲透率是油氣生產的關鍵。壓裂后的裂縫可以解決井底污染所造成的低產后果。

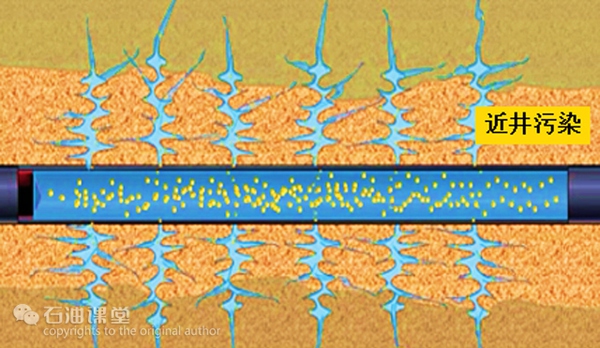

△為此目的所進行的壓裂可以是小規模的，只要穿過堵塞區的深度即可

< 常用壓裂工藝技術 >

壓裂工藝技術是影響壓裂增產效果的重要因素，需要根據不同油氣層的地質條件、井深狀況等因素選擇與之相適應的壓裂工藝技術，以便能夠順利執行壓裂并取得較好的增產效果。 目前常用的壓裂工藝技術有：

一、限流法壓裂

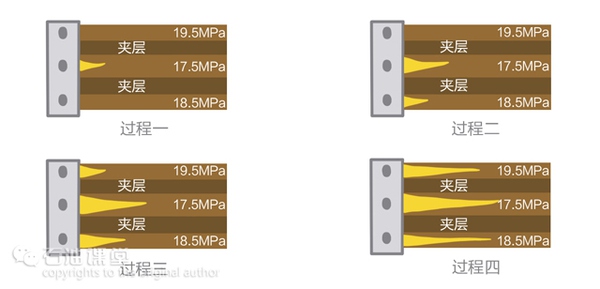

通過嚴格限制炮眼的數量和直徑，并以盡可能大的注入排量進行施工，利用壓裂液流經孔眼時產生的炮眼摩阻大幅提高井底壓力，并迫使壓裂液分流，使破裂壓力接近的地層相繼被壓開，達到一次加砂能夠同時處理多層的目的。

△壓裂液分流過程

二、分段壓裂技術

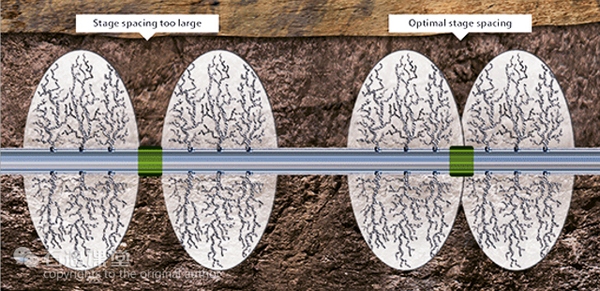

分段壓裂是在完井套管串上封隔器和壓裂滑套，將油氣儲層分成若干段，用同一套泵車依次單段壓裂。從而達到最大化儲層滲流能力、提高導流性和生產力。分段壓裂技術是一種有效性強，針對性突出、可控性好的精細儲層改造技術體系。

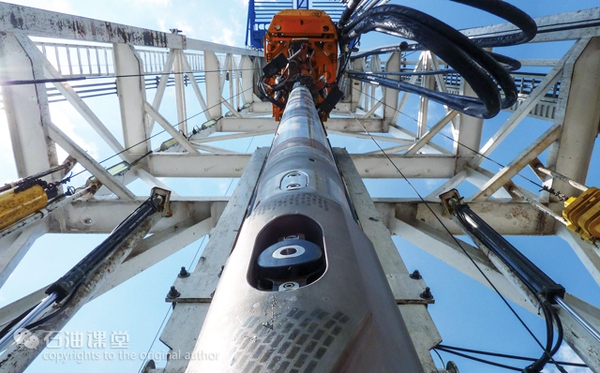

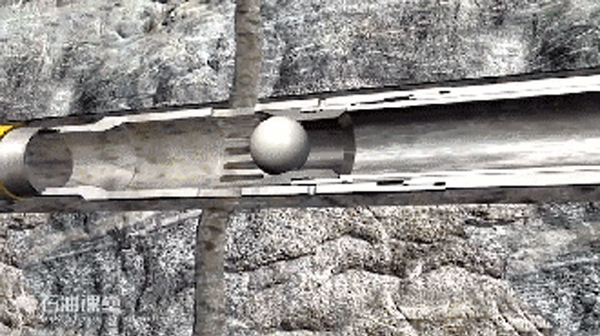

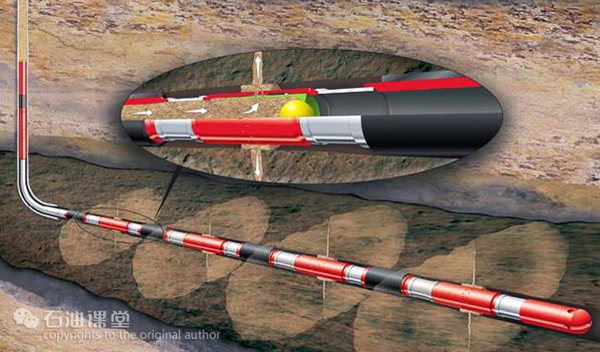

△多級滑套封隔器分段壓裂

三、水力噴射壓裂技術
水力噴射壓裂技術是利用高速和高壓流體攜帶砂體進行射孔，打開地層與井筒之間的通道后，提高流體排量，從而在地層中打開裂縫的水力壓裂技術。

△水力噴射原理圖

長慶油田結合長慶油田儲層低滲、天然微裂縫較發育的特征，首創了”多簇射孔、環空加砂、長效封隔”的水力噴射環空壓裂工藝，解決了長慶油田水平井壓裂改造中傳統水力噴射壓裂工藝噴嘴壽命短、加砂量少、靠單一裂縫很難取得預期改造效果等問題。

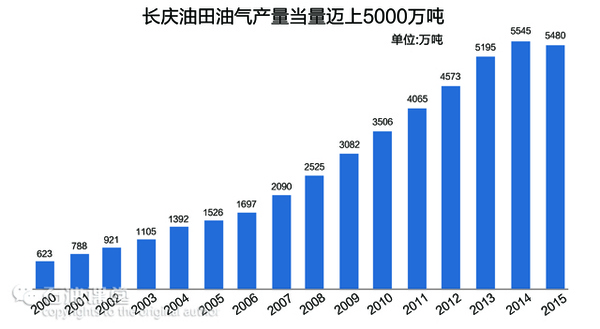

△長慶地區儲層致密，常規生產產量極低，水力壓裂技術使長慶油田年產量逐年增加

四、選擇性壓裂技術
利用油層內不同部位或各油層間吸液能力不同的特點，通過投入暫堵劑封堵已有裂隙，以便壓裂液分流，從而在其它部位或?qū)觾?nèi)壓開新裂縫，達到選擇性壓裂的目的。

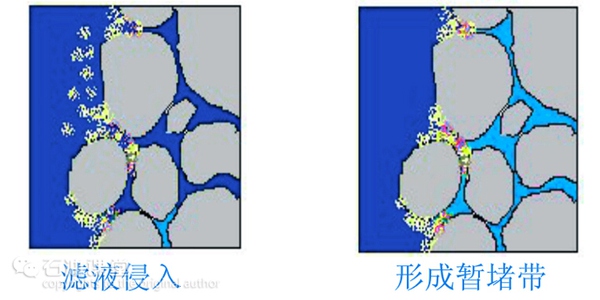

△暫堵劑是油溶性的，在一定溫度條件下，可變軟溶于原油中，壓后開井即可解堵

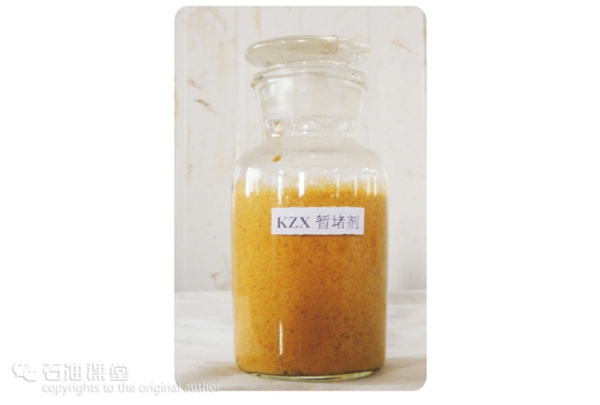

△常用的暫堵劑有石蠟、高壓聚乙稀、松香和重晶石粉

< 壓裂作業流程 >

我們先一睹壓裂作業的壯觀景象吧！

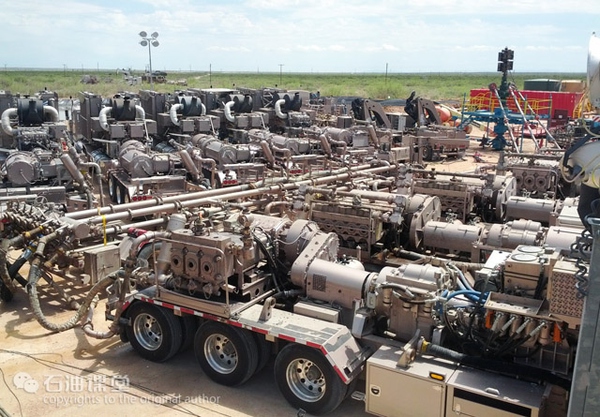

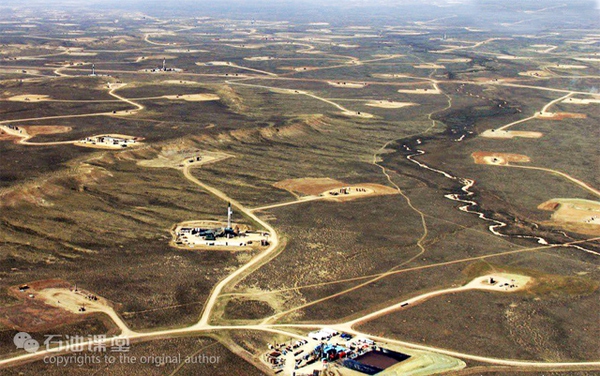

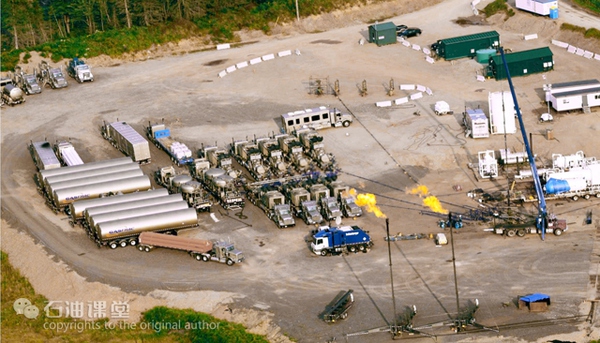

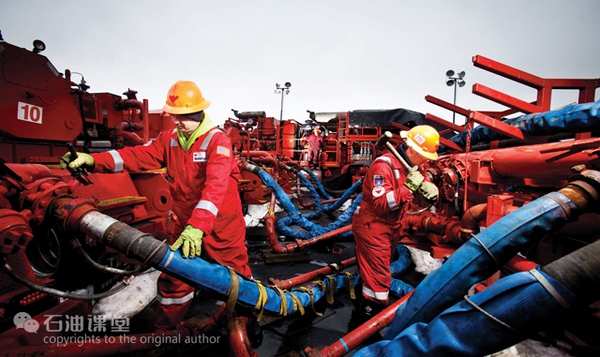

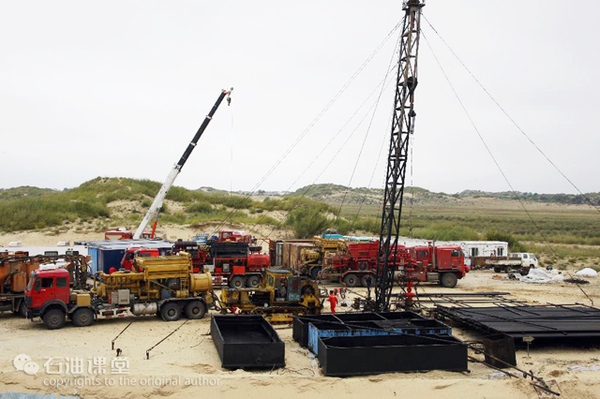

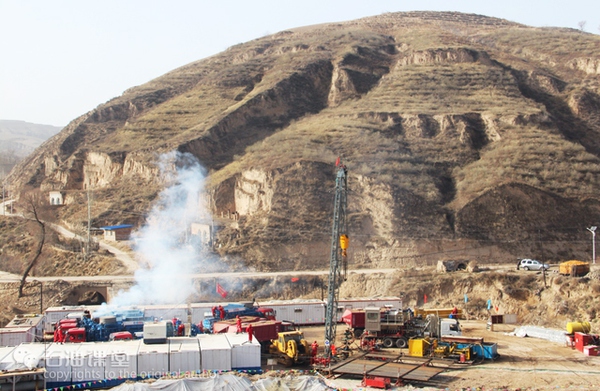

△頁巖氣壓裂作業現場

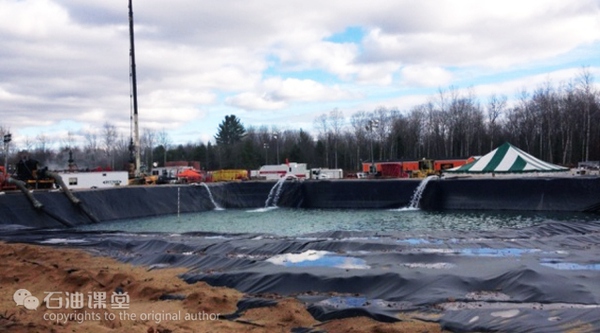

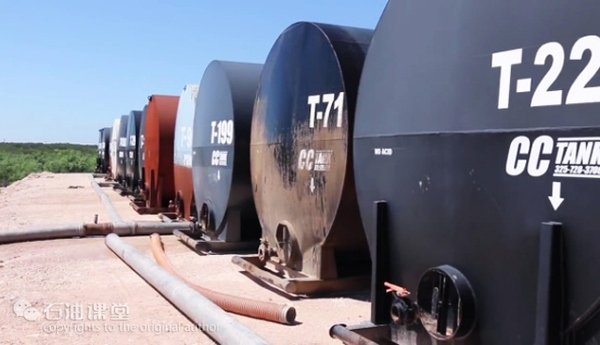

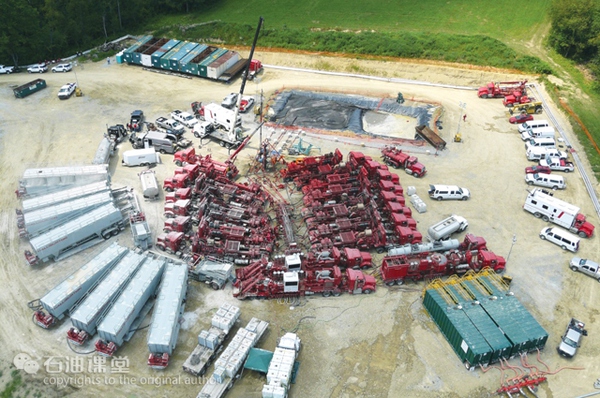

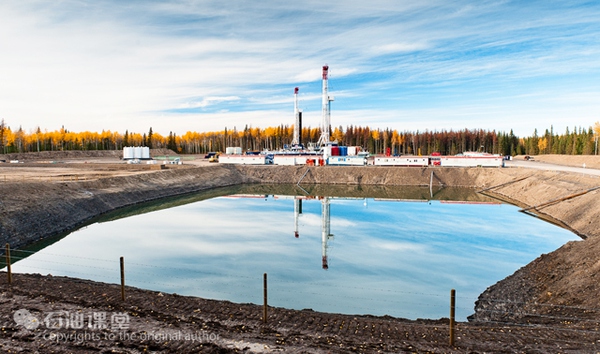

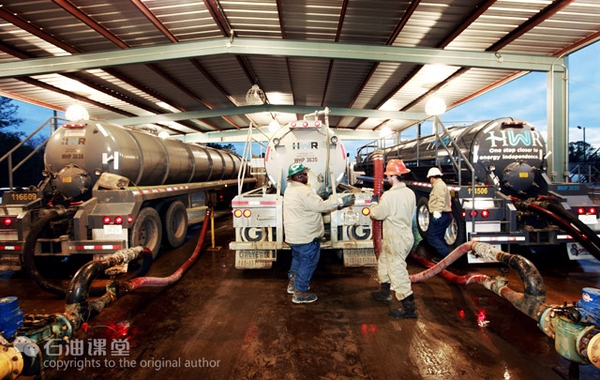

△施工現場蓄水池 壓裂作業分為壓前準備、壓前作業、壓裂施工、壓后作業四個階段。

一、壓裂前準備階段
1. 配置壓裂設備及輔助設施

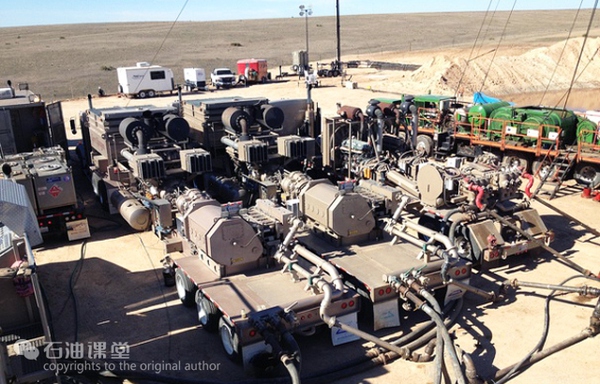

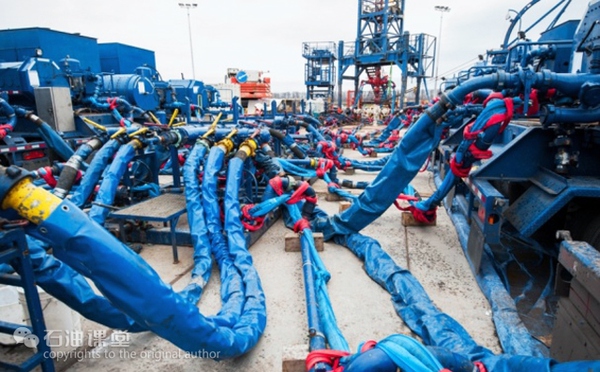

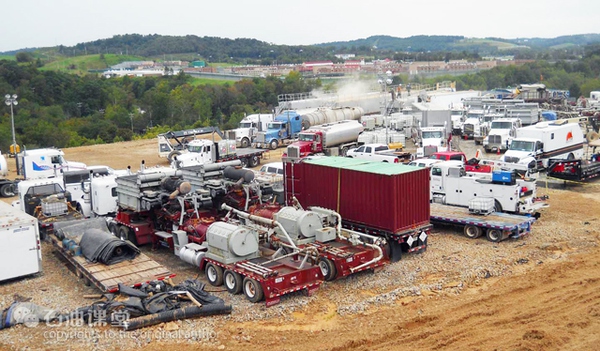

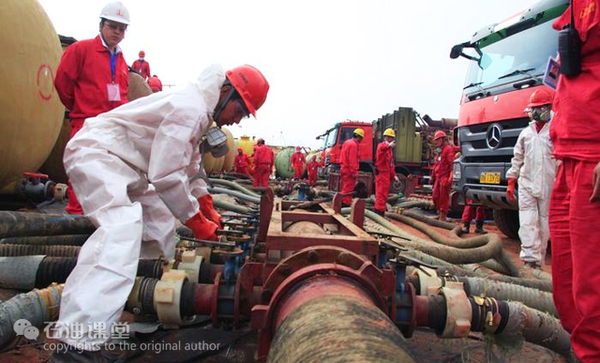

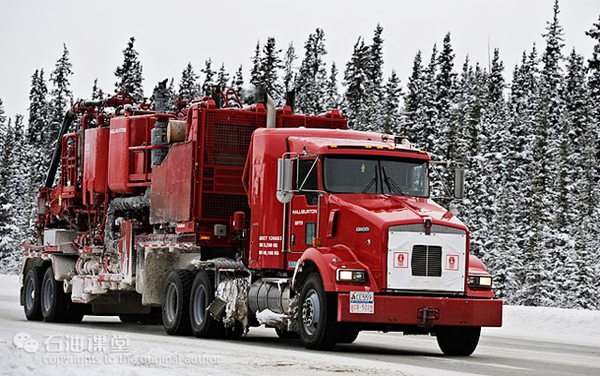

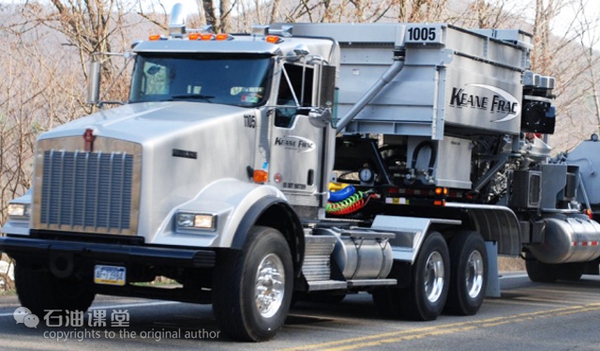

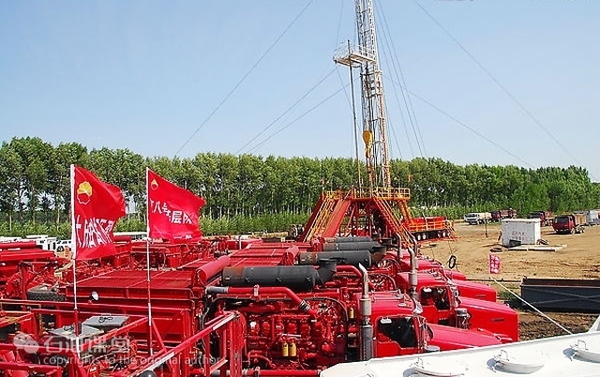

△壓裂作業用車

2. 準備壓裂所用材料 （配備性能符合要求的壓裂液、支撐劑、各種添加劑）

△壓裂液罐△支撐劑

△添加劑

3. 按照壓裂設計方案組配管柱

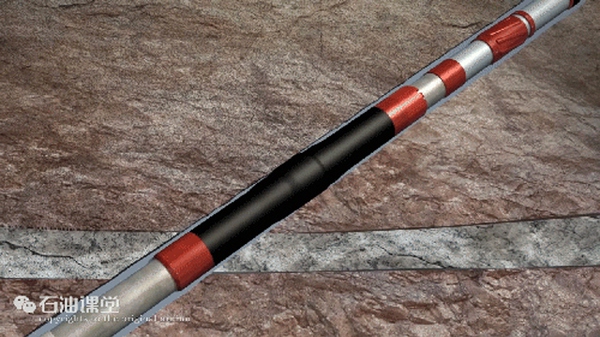

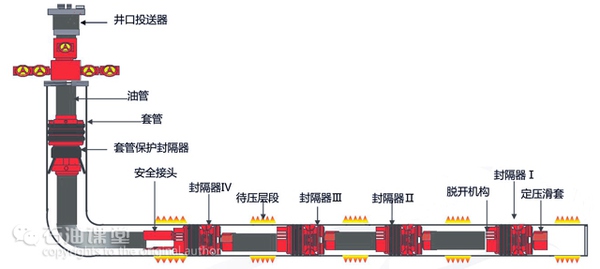

△滑套封隔器分段壓裂管柱

4. 準備地面壓裂流程，試壓（彎頭、三通、油壬、管線及配套工具符合設計要求）

△地面管線試壓

二、壓前作業
1. 對已投產生產井進行壓裂作業時，要首先進行沖砂和起原管柱
2. 壓井替噴（井內有污染物的井壓裂前要進行替噴）
3. 壓裂層段預處理（清孔或排液，注意回收、不污染環境）
4. 下壓裂管柱
△下管柱作業

三、壓裂施工
1. 循環：逐臺啟動壓裂車，用清水循環地面管線，清洗管線，關井口。

2. 試壓：地面壓裂流程、井口閥門以上設備進行承高壓性能試驗。試驗壓力為預測泵壓1.2-1.5倍，穩壓5分鐘。各承壓部件不刺不漏，壓力不下降為合格。

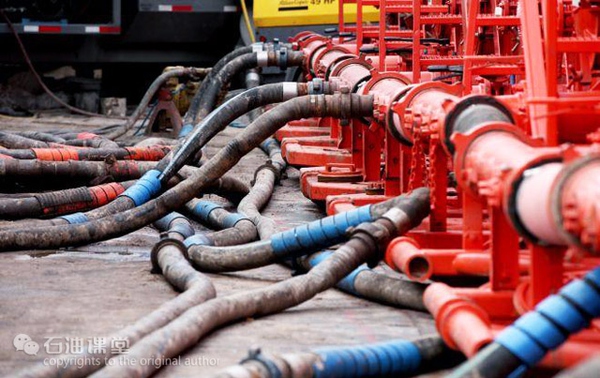

△地面管線

3.坐封封隔器

△坐封封隔器

4. 驗封（試擠）：打開井口閥門，關閉循環放空閘門，逐臺啟動壓裂車，按壓裂施工設計規定的試擠排量，將壓裂液試擠入油層，壓力由低到高至穩定為止。△目的是檢查井下管柱及井下工具情況，檢查欲壓裂層的吸水能力

5. 壓裂：試擠正常后，啟動壓裂車，以高壓大排量向井內持續擠入前置液，造縫延伸。

△注意：當泵工作壓力達到管柱最高承壓能力還不能壓開欲壓裂層位時，應停泵卸壓

6. 加砂：油層裂縫已形成，泵壓及排量穩定后便可加砂。注意加砂要均勻，中途不能停泵，操作要平穩。

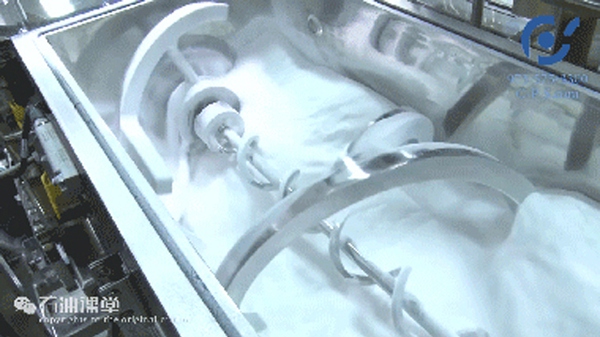

△通過旋轉攪拌，將砂子與壓裂液混合

△攜砂液攜帶支撐劑進入裂縫，使剛形成的裂縫繼續向地層深處延伸

7. 頂替：完成加砂后，打開混砂車的替擠旁通流程，向井內注入頂替液（注意欠頂替和過頂替）。四、壓后作業
1. 關井?dāng)U散壓力：壓裂施工結束后，關閉井口所有出口閘門，等待壓裂液破膠、濾失及裂縫閉合，防止支撐劑隨高粘度壓裂液返出裂縫。

△關井時間不小于壓裂液破膠時間，壓裂液破膠后用小噴嘴放噴，促進裂縫閉合

2. 活動管柱：活動管柱時，上提速度控制在0.5米/分以內，活動行程不能小于5米，達到提放自如，拉力計顯示管柱重量完全正常。
3.按壓裂設計要求起壓裂管柱，完井，投產。

< 壓裂的前世今生 >

壓裂技術因美國的頁巖氣革命而聞名遐邇，但其實早在1947年，美國Stanolind石油天然氣公司在美國堪薩斯州西南部的Hugoton油田進行了首次水力壓裂實驗。

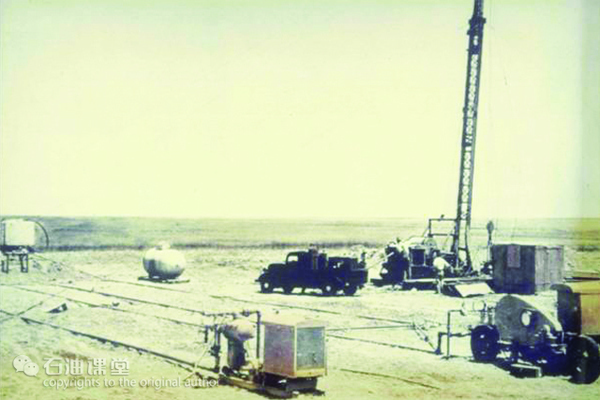

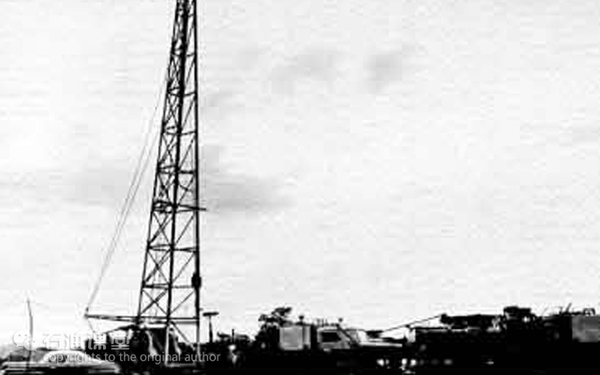

△世界首次壓裂施工現場

1949年3月17日，哈里伯頓在美國俄克拉荷馬州的維爾瑪和德克薩斯的阿徹縣兩地進行了第一次商業性的壓裂施工。

△世界首例商業性的壓裂施工現場

此后，全球的勘探與生產公司開始廣泛采用該技術以提高或延長油井產能。目前，全球范圍內的壓裂施工作業量將近有250萬次
中國從五十年代開始研究水力壓裂技術，1952年開始在延長油礦開始試驗。

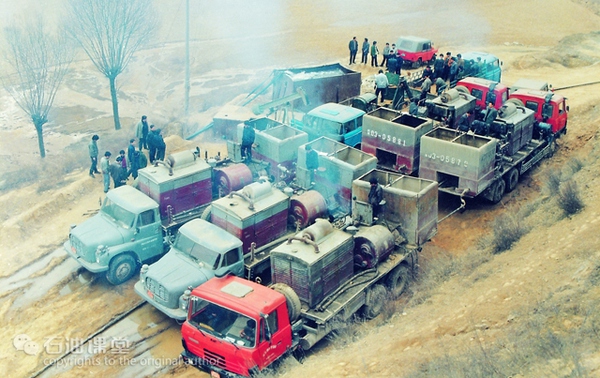

△延長石油壓裂試驗

1973年大慶油田開始采用水力壓裂作為油田增產增注的一項重要技術措施，至今已有30年的歷史。

△大慶油田水力壓裂

隨著國內頁巖氣開發的興起，中石油、中石化、中海油在各自油田區塊也開展了大量的水力壓裂作業。

△三桶油水力壓裂作業

< 壓裂技術展望 >
雖然水力壓裂技術是油氣資源穩定增產的一個重要的技術保證，在全球范圍內被廣泛使用。然而，”Every coin has two sides”，水力壓裂也是如此。一、水力壓裂帶來的問題

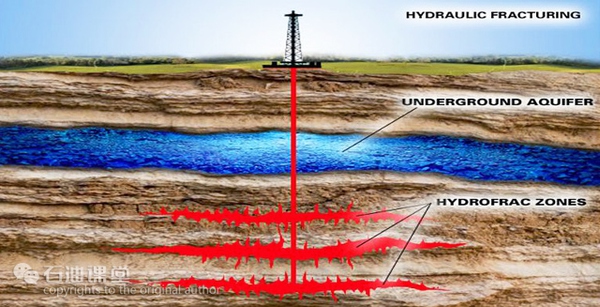

水力壓裂法最遭人詬病的非污染環境莫屬了。水力壓裂法污染地下水，影響人類的生存和發展，例如自來水自燃。此外，水力壓裂活動破壞地下巖層還有可能導致小型微地震。

△可以燃燒的水

針對傳統水力壓裂會污染地下水的問題，科學家們正在研發各種無水壓裂液體系，譬如液氮、泡沫以及超臨界二氧化碳等。

二、技術展望

1. 超臨界二氧化碳壓裂技術

超臨界二氧化碳擁有的神奇特性——密度接近于水；粘度接近于氣體；表面張力接近于零；超臨界二氧化碳鉆井速度快，不含固相顆粒也不含水，對儲層既沒有傷害又沒有任何污染。

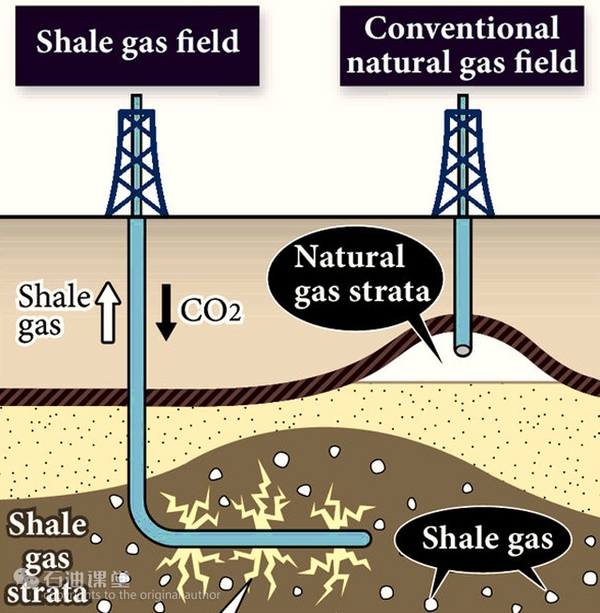

△CO2壓裂

此外，壓裂液體系采用CO2，可以在地層中形成CO2泡沫，形成酸性液溶解地層顆粒，流動阻力小，在低滲透致密儲層改造中具有無可比擬的優勢。
2. 高能氣體壓裂技術

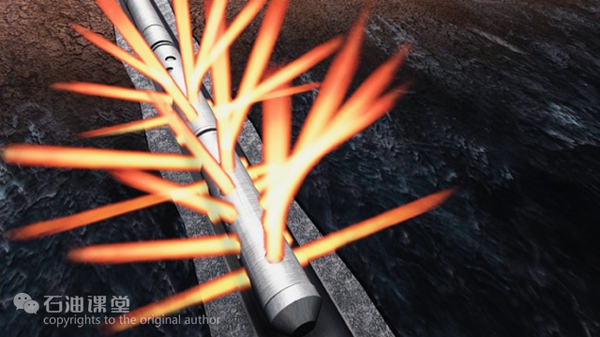

利用火藥或火箭推進劑快速燃燒產生的高溫高壓氣體，形成脈沖加載并控制壓力上升速度，在井筒附近壓開多方位的裂縫，溝通天然裂縫，從而達到增產増注。

3. LPG壓裂技術
采用液化石油氣（LPG）作為壓裂液，主要成分為丙烷。它在地下與水力壓裂的作用相同，可以與頁巖氣一起返排至地面，甚至無需分離可直接進入生產管線，對地層沒有任何傷害。

△美國紐約州LPG壓裂現場

4. 高速通道壓裂技術
采用脈沖加砂方式，攜砂液中加入纖維使部分支撐劑聚集，中間形成高導流能力的通道。此處的支撐劑不再作為導流介質，而是作為支撐柱防止周圍的通道壁發生斷裂。

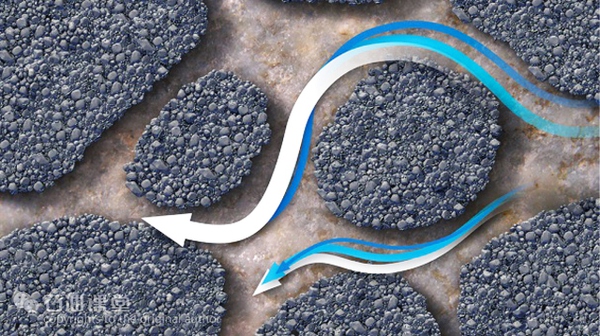

△支撐劑在裂縫中的鋪置狀況

經過60余年的發展，壓裂工藝技術在不斷發展，壓裂液、支撐劑也都有了新的突破，主要表現在：

一、壓裂液粘度降低
頁巖儲層的壓裂工藝強調獲得更大的儲層改造體積，但是常規壓裂液粘度較大，流動性差，不能深入地層遠端，難以形成復雜的裂縫網絡溝通地層。

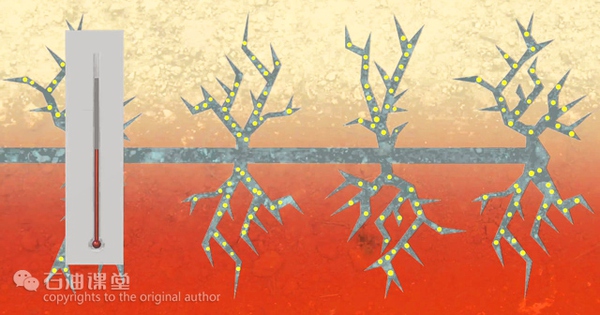

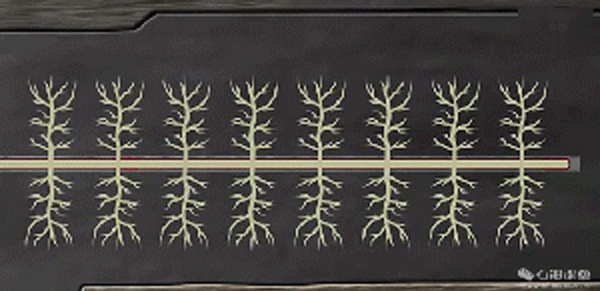

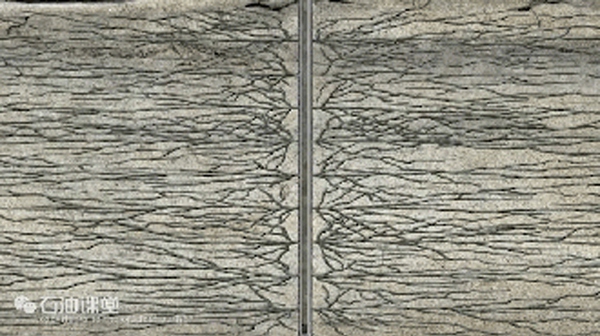

△壓裂后形成縫網，主裂縫間通過次生裂縫連接

針對這一問題，目前大型壓裂多采用新型滑溜水壓裂液，在清水中加入少量減阻劑和表面活性劑，使其具有較低的粘度。

△Mitchell在開發Barnett頁巖過程中，首次嘗試滑溜水壓裂液進行施工，獲得了出人意料的效果

二、支撐劑密度降低
支撐劑強度越高，密度也會隨之加大，沉降速度加快。在地層中過早沉降則難以形成較長的支撐裂逢，影響壓裂效果。針對這一問題，目前逐漸興起一類超低密度支撐劑，兼顧了低密度與高強度的特點。

△利用樹脂覆膜技術，在核桃殼或多孔陶粒的表面裹一層樹脂，改善了陶粒破碎的影響

< 結束語 >
從有水壓裂到無水壓裂，從直井壓裂到水平井分段壓裂，從常規的壓裂技術到現在的體積改造技術，壓裂技術不斷進步的同時，為人類帶來了豐富的油氣資源。正如煤炭時代的結束不是因為地球上的煤燒光了，技術的發展將決定油氣行業的未來。隨著科技的加速跨界融合，未來壓裂技術還會不斷進步，我們對未來充滿期待！
