一些用量較大或?qū)υ嫌袊?yán)格接收標(biāo)準(zhǔn)的用戶，通常在接收貨物前會安排好國標(biāo)或企業(yè)對產(chǎn)品進(jìn)行質(zhì)量分析檢則。對于聚丙烯酰胺產(chǎn)品而言，因離子特性的不同及應(yīng)用需求差異，對于產(chǎn)品指標(biāo)要求也會有所不同，一般主要是分子量、固含量、離子度或水解度這些指標(biāo)。正規(guī)的聚丙烯酰胺生產(chǎn)廠家都會有相應(yīng)的標(biāo)準(zhǔn)和檢測方法。而即便如此，有時因為手法或試劑的不同，以及操作上的些許差異，都會造成測得的指標(biāo)有所區(qū)別。下面我們講下攪拌速度對于分子量測定的影響。

攪拌速度是影響聚丙烯酰胺樣品溶解程度的條件之一。攪拌速度過慢，樣品溶解不完全，測定結(jié)果平行性差，數(shù)據(jù)不準(zhǔn)確。攪拌速度過快，由于機(jī)械力的作用，使樣品的部分分子鏈斷裂，測定結(jié)果不準(zhǔn)確。

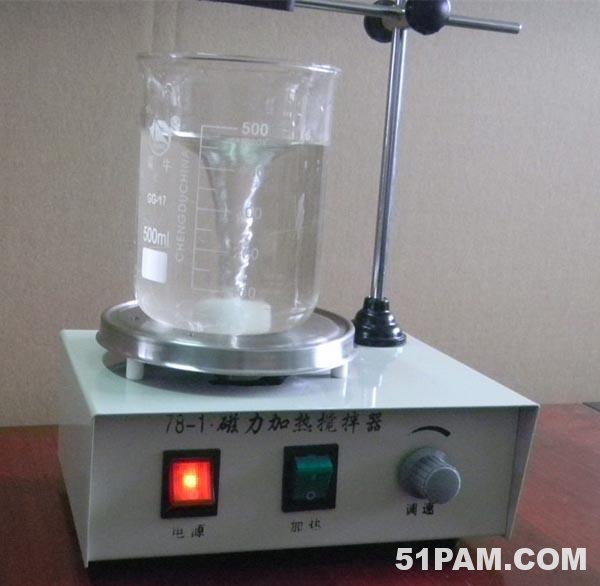

用已知質(zhì)量的干燥的100ml燒杯6只分別稱取0.025g固體試樣，精確至0.2mg，加入40ml左右85g/L硝酸鈉溶液，置于電磁攪拌器上，調(diào)節(jié)轉(zhuǎn)速，使漩渦高度分別為1cm、2cm和3cm，各攪拌1.5小時，然后全部轉(zhuǎn)移到100ml的容量瓶中，經(jīng)實(shí)驗對比，我們發(fā)現(xiàn)最適宜的漩渦高度為2cm左右。

溶解時間是關(guān)系到聚丙烯酰胺溶解是否完全的關(guān)鍵因素，溶解時間過短，樣品溶解不完全，測定結(jié)果平行性差，分析結(jié)果不準(zhǔn)確；溶解時間過長，會引起樣品的降解，使測定結(jié)果出現(xiàn)偏差。

歡迎分享，請注明出處：聚丙烯酰胺網(wǎng)_51PAM.COM » 測定聚丙烯酰胺分子量攪拌速度也很關(guān)鍵
